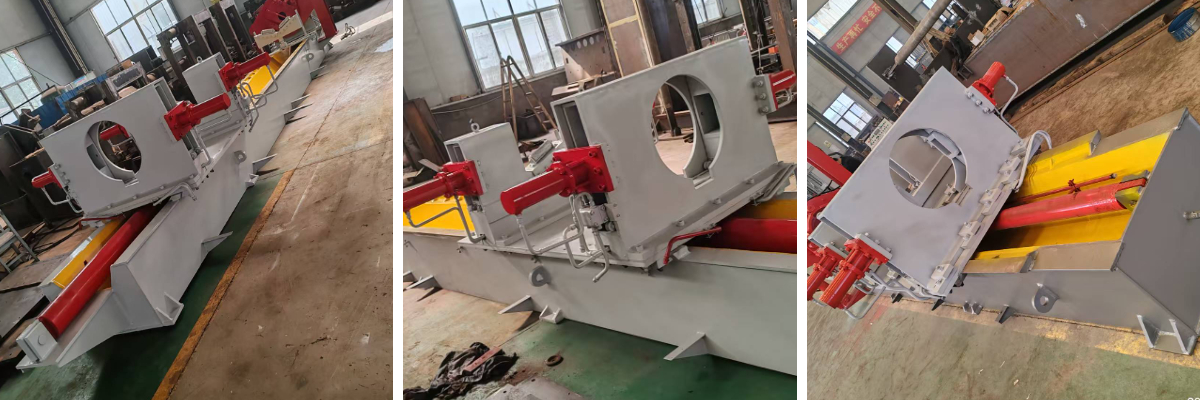

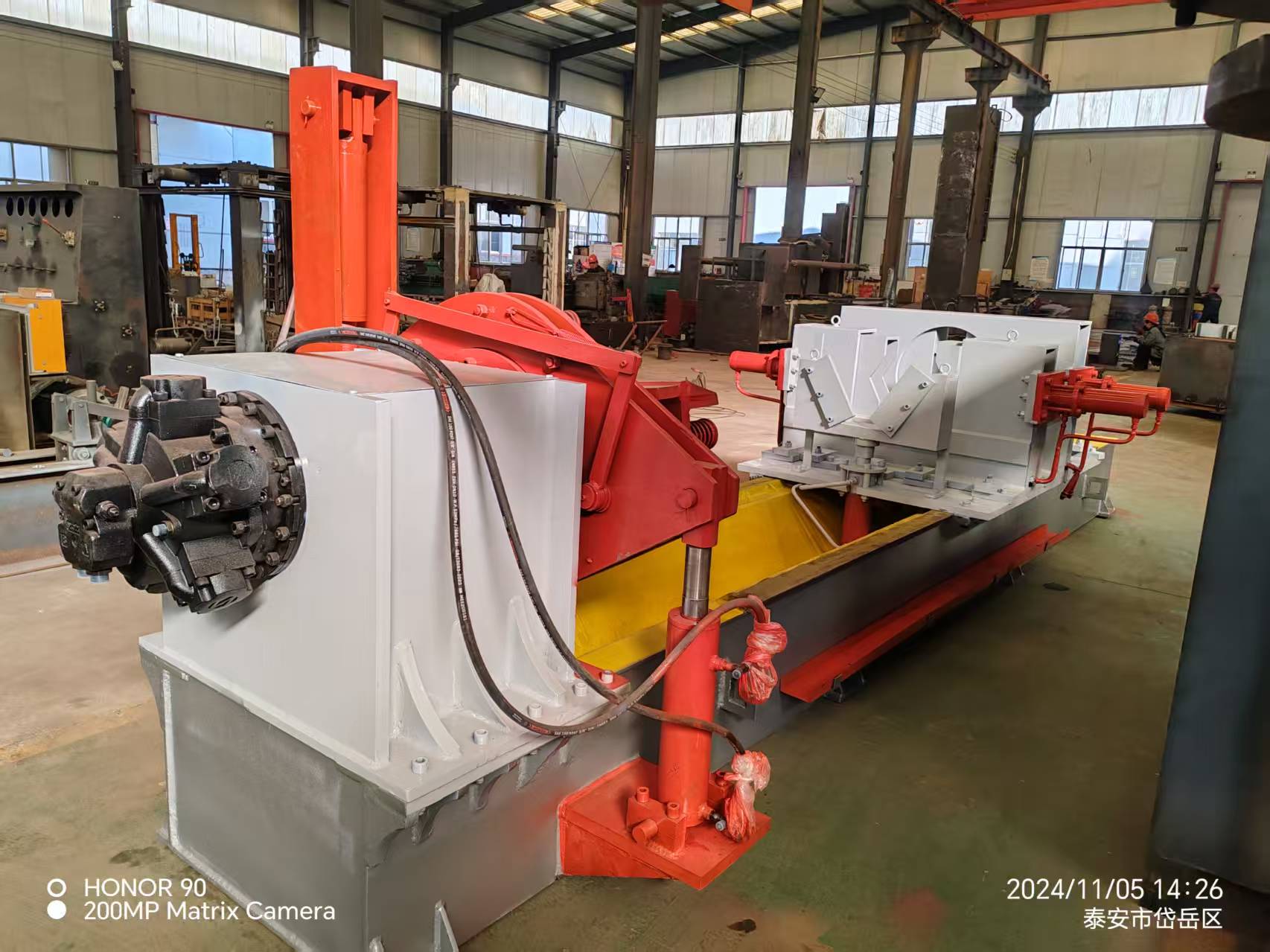

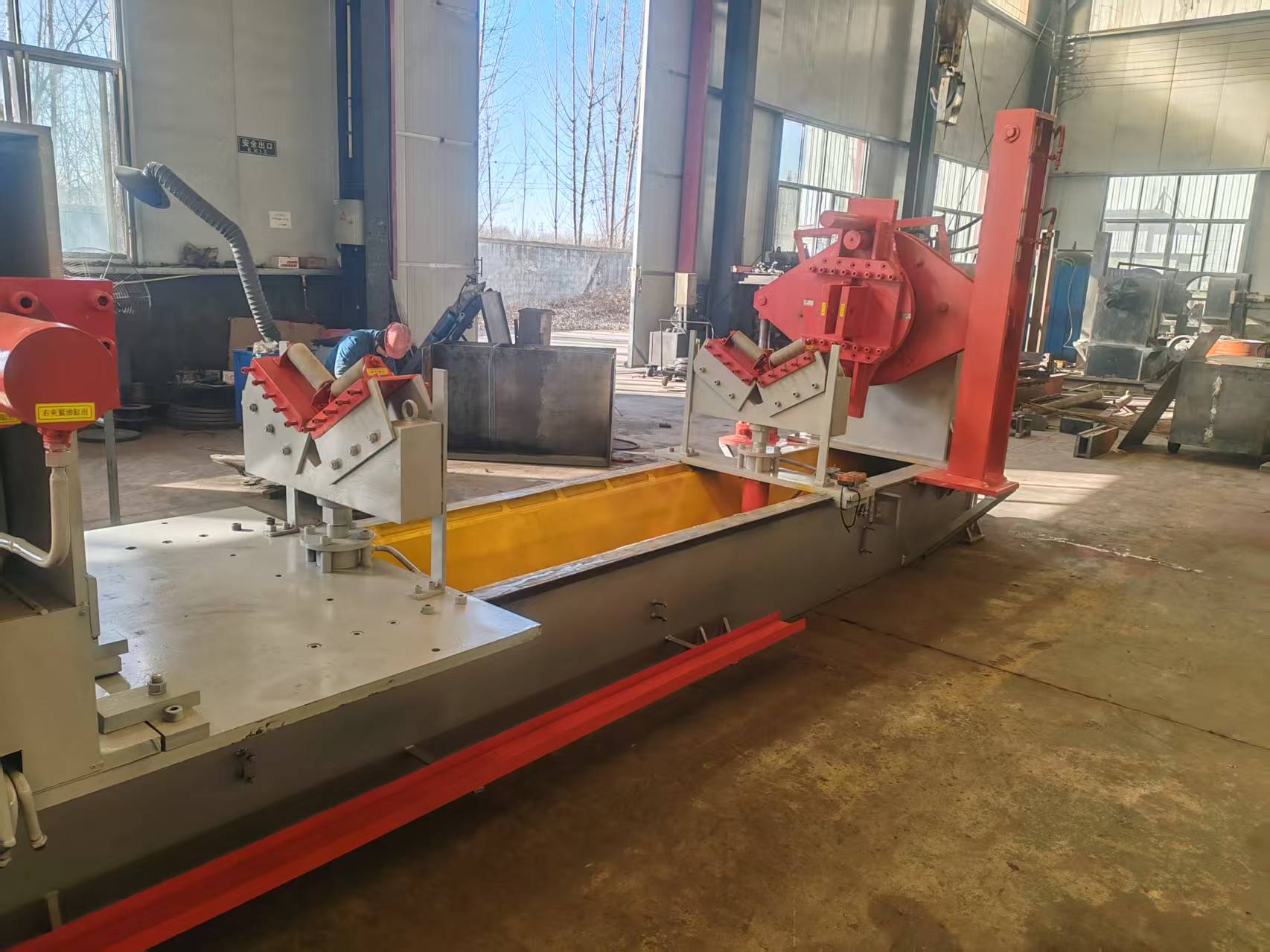

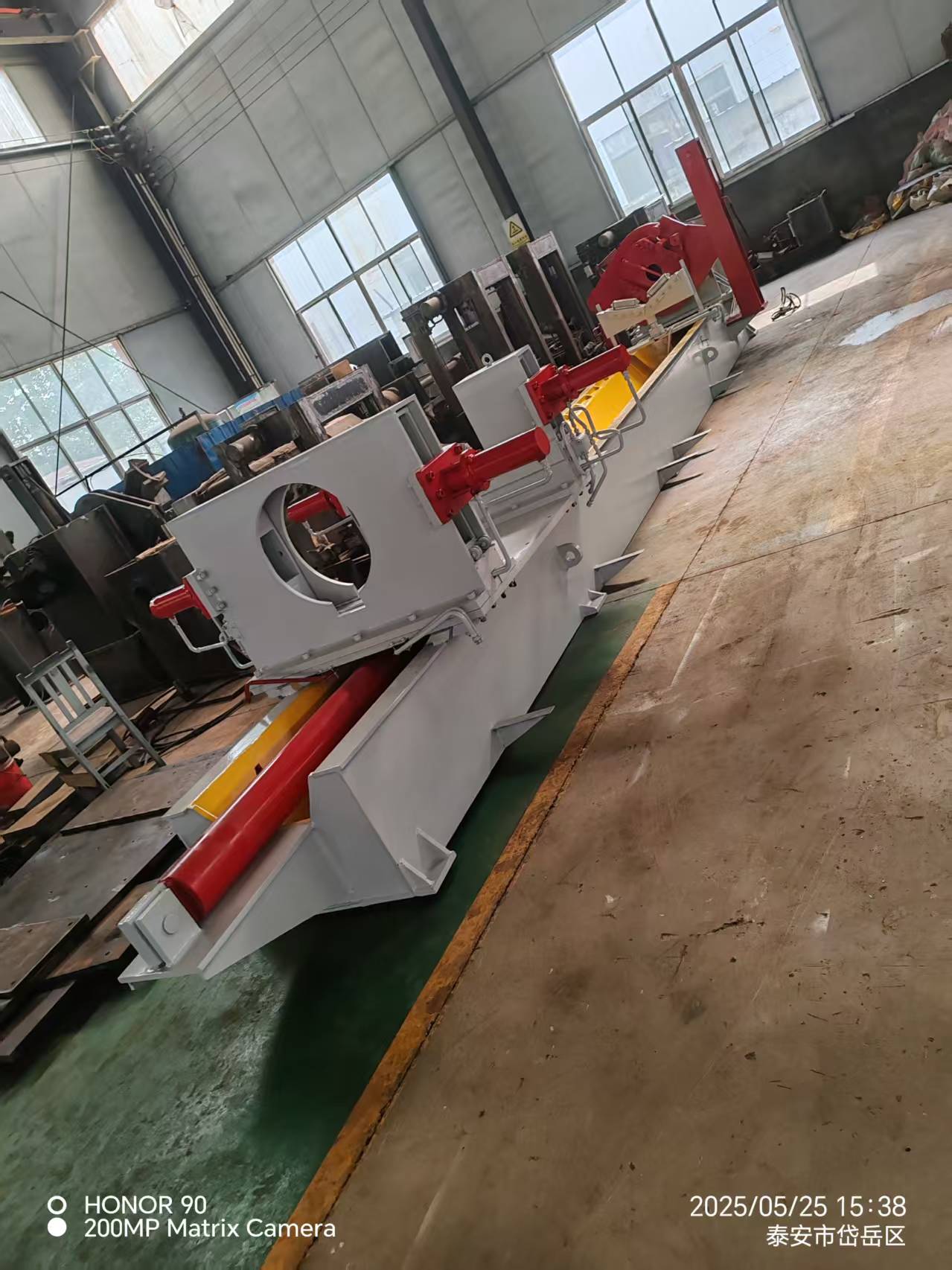

Demontaż cylindrów poziomych o średniej wydajności

1. Wstępnie wyczyść cylindry (≥10 MPa) i przygotuj narzędzia o tolerancji ±0,2 mm, zgodne ze specyfikacją tulei (np. kolumny o podwójnym rozszerzeniu 400 mm).

2. Podnosić pod kątem ≤3°, używając zawiesi antypoślizgowych, wyrównać osiowo (≤0,5 mm) i promieniowo (≤φ0,1 mm), zapewnić luz narzędziowy ≤0,3 mm.

3. Standardowy demontaż: silnik hydrauliczny 16 MPa; obudowy skorodowane: wspomaganie zapadkowe 20 MPa; poważne przypadki: metoda termiczna ≤150℃ (próg 25 MPa).

4. Dwie metody:

Tryb A: Demontaż wewnętrznej → zewnętrznej tulei → wysunięcie tłoka

Tryb B: Najpierw zewnętrzna tuleja → montaż wewnętrzny

(Nadzorowana optymalizacja parametrów)

5. Wymagane:

Podkładki gumowe o twardości 60±5 Shore'a

≤2MPa/s wzrost ciśnienia

Miesięczna kalibracja czujnika (MT/T 98-2016)

Wymień matryce o zużyciu >0,5 mm

(Kluczowe dane techniczne: maksymalne ciśnienie robocze 20 MPa, granica termiczna 150 ℃)

Skontaktuj się teraz E-mail Telefon

Szczegóły Produktu

Przed demontażem i montażem należy użyć urządzenia czyszczącego pod wysokim ciśnieniem (≥10 MPa), aby całkowicie pozbyć się popiołu węglowego, oleju i różnych zanieczyszczeń z dna korpusu cylindra, a także zorganizować specjalną tuleję zaciskową o odpowiedniej tolerancji dokładności ±0,2 mm zgodnie ze specyfikacjami tulei informacyjnej cylindra, która ma zostać zdemontowana (np. kolumny o podwójnym rozstawie 400 mm), aby upewnić się, że narzędzia są dopasowane.
2. Podczas podnoszenia należy używać pasów antypoślizgowych, aby stabilnie podnieść korpus cylindra do stołu demontażu cylindrów przy nachyleniu ≤3°, wyregulować środek osiowy za pomocą zacisku tylnej śruby cylindra (odchylenie ≤0,5 mm) i użyć mechanizmu centrującego, aby zmienić koncentryczność promieniową (≤φ0,1 mm), a następnie przejść do stołu roboczego, aby przytrzymać tuleję zaciskową, a uchwyt pomoże w ujściu z otworem ≤0,3 mm i precyzyjnie zazębić.
3. Modna metoda demontażu daje pierwszeństwo zastosowaniu silnika hydraulicznego 16 MPa w celu natychmiastowego poluzowania tulei informacyjnej. W przypadku rdzy można uruchomić pomocniczy mechanizm zapadkowy o maksymalnym naprężeniu 20 MPa. W przypadku ekstremalnego gryzienia stosuje się metodę demontażu termicznego ≤150℃, a w celu zatrzymania działania nadciśnienia ustawia się ogranicznik 25 MPa.4. Do demontażu dostępne są dwie ścieżki procedury: Tryb A demontuje kolejno tuleję informacyjną cylindra środkowego i tuleję informacyjną cylindra zewnętrznego, a następnie wysuwa tłok; Tryb B najpierw demontuje tuleję informacyjną cylindra zewnętrznego, a następnie składa zespół cylindra środkowego. Podczas rzeczywistej pracy wybór powinien być oparty przede wszystkim na wymaganiach roboczych, a dokładne parametry można optymalizować i dostosowywać pod okiem inżyniera nadzoru.
5. Podczas całej operacji należy używać podkładki gumowej o twardości Shore'a 60±5 w celu ochrony precyzyjnej powierzchni styku. Regulacja naprężenia powinna zostać zresetowana do zera, a następnie stopniowo przyspieszana z szybkością ≤2 MPa/s. Czujnik odkształcenia musi być kalibrowany co miesiąc zgodnie z normą MT/T 98-2016. Jeśli tuleja matrycy jest zużyta >0,5 mm, należy ją natychmiast zezłomować i wymienić.
Parametry techniczne:

Hydrauliczny silnik napędowy	18,5 kW -4 stopnie
Moment obrotowy demontażu silnika	30000Nm
Całkowity przepływ silnika hydraulicznego	56 l/min
Ciśnienie w pompowni	31,5 MPa
Ciśnienie robocze silnika	25Mpa
Moment obrotowy dopalacza	300000Nm
Maksymalny nacisk cylindra zaciskowego	Ugotuj to
Maksymalna siła uciągu	180 kN
Rozmontuj lufę	50-500
Skok cylindra translacyjnego	2100 mm
Zaciskanie cylindra wtórnego	Zacisk płytki zębatej w kształcie litery V
Jak to działa	Zawór sterujący/przycisk sterowania elektrycznego/pilot zdalnego sterowania
Wymiary	7000×2400×1700 mm

Konfiguracja produktu:

Nazwa	Model	Ilość
Silnik	18,5 kW	1 jednostka
Silnik hydrauliczny	HZKY-01-001	1 jednostka
Pompa oleju	HZKY-01-002	1 jednostka
Zawory sterujące	HZKY-01-003	8 grup
Cylindry dopalacza	HZKY-01-004	2 szt
Dokręć lewą i prawą stronę	HZKY-01-005	2 szt
Cylindry pomocnicze	HZKY-01-006	1 szt
Wąż wysokociśnieniowy		34 artykuły
